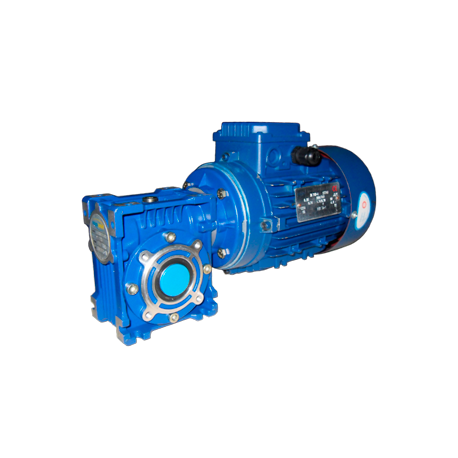

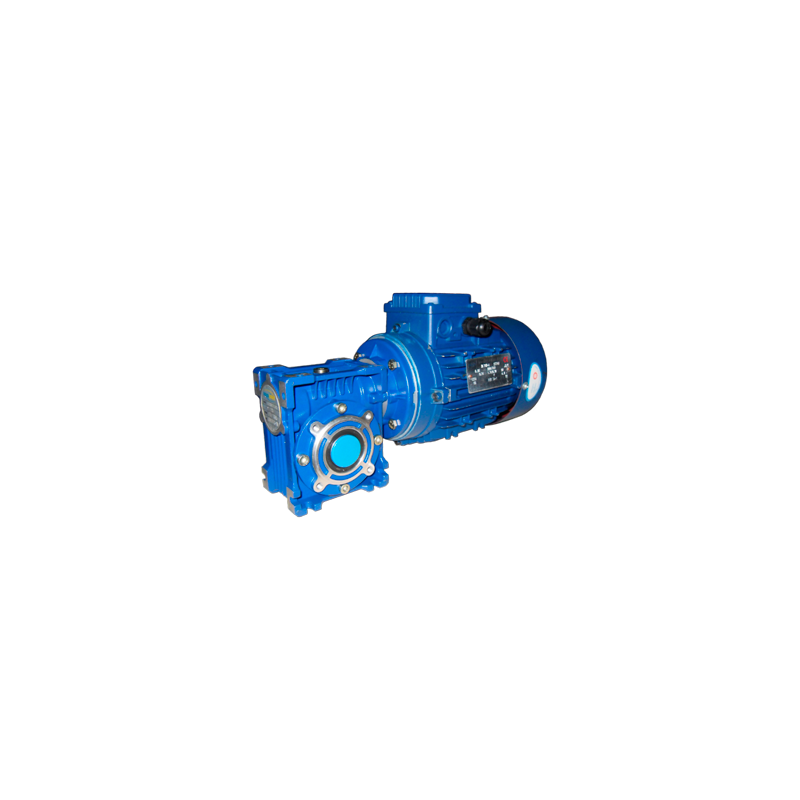

Червячный мотор-редуктор NMRV063 - 7.5:1 - 373.3 об/мин - 2.2 кВт

Артикул: 14160183

Состояние: Новый

NMRV063 червячный мотор-редуктор n2=373.3 оборотов в минуту, передаточное отношение i=7.5 в сборе с электродвигателем 2.2 кВт АИС90LA2, крутящий момент m2=51 Н*м. Предназначен для подключения к трехфазной сети переменного тока напряжением 380В или однофазной на 220В (с использованием конденсаторов). Гарантийный срок службы 12 месяцем.

Больше

Отправить по e-mail
Отправить по e-mail

Червячный мотор-редуктор NMRV063 - 7.5:1 - 373.3 об/мин - 2.2 кВт
NMRV063 червячный мотор-редуктор n2=373.3 оборотов в минуту, передаточное отношение i=7.5 в сборе с электродвигателем 2.2 кВт АИС90LA2, крутящий момент m2=51 Н*м. Предназначен для подключения к трехфазной сети переменного тока напряжением 380В или однофазной на 220В (с использованием конденсаторов). Гарантийный срок службы 12 месяцем.
Recipient :
Name of your friend ^* :
E-mail address of your friend ^* :
^* Required fields
or Cancel
Коммерческое предложение

Описание

Червячный мотор-редуктор NMRV 063-7.5-373.3-2.2 одноступенчатый привод с червячной передачей. Стандартная комплектация с электродвигателем европейского стандарта АИС90LA2 IEC(DIN Cenelec) мощностью 2.2 кВт, так-же возможна установка двигателя типа АИР (ГОСТ-стандарта) подходящего по присоединительным размерам и мощности. Мотор-редуктор - может эксплуатироваться в повторно кратковременном или непрерывном режиме работы продолжительностью до 24 часов в сутки, с нагрузкой постоянной или переменной, одного направления или с периодическим реверсом, с вращением валов в любую сторону без предпочтительности. За счет своей универсальности нашли широкое применение практически во всех областях производственной индустрии.

Расшифровка маркировки

NMRV063i=7.5n2=373.3p2=2.2CCCXXXRR

Обязательные параметры:

NMRV - тип червячного одноступенчатого редуктора;
063 - межосевое расстояние;
7.5 - номинальное передаточное отношение;
373.3 - обороты на выходе редуктора, об/мин;
2.2 - мощность электродвигателя, кВт;

Дополнительные опции:

CCC - исполнение выходного вала;
XXX - исполнение выходного фланца;
RR - реактивная штанга.

Основные данные

крутящий момент на выходе М2 = 51 Н*м;
нагрузка Fr = 1873 Н;
Сервис фактор sf = 1.8;
корпус из алюминиевого сплава;
червяки изготавливаются из стали, проходят термическую и финишную обработку (твердость зуба HRC60, толщина прочностного слоя - более 0,5 мм);
червячное колесо изготовлено из специального износостойкого никелево-бронзового сплава;
низкий уровень шума;
возможность длительной работы в неблагоприятных условиях окружающей среды.

Габаритно - присоединительные размеры мотор-редуктора

Чертеж: одноступенчатого червячного мотор-редуктора NMRV 063-7.5-373.3-2.2

X	Y
345	190

Дополнительные опции

Выходной вал

Слева (SS1)

Справа (SS2)

Двухсторонний (DS)

червячный редуктор Вал выходной двухсторонний

Двойной входной (E)

Чертеж: габаритн-присоединительные размеры выходного вала червячного редуктора NMRV 063

Чертеж: габаритн-присоединительные размеры входного вала червячного редуктора NMRV 063

L1	T1	T	Z	Z1	d	m	b1	t1
112	53,5	50	173	219	25	М10	8	53,5

D	S	L1	t	b
25(28)	36	112	50	8

Выходной фланец

Со стороны выходного вала редуктор может быть снабжён фланцем для крепления к станине ведомого механизма.

Червячный одноступенчатый редуктор NMRV 063 с выходным фланцем

FA, FB

Чертеж: габаритн-присоединительные размеры выходного фланца FA для редуктора NMRV 063

FC, FD

FE

Реактивная штанга

В качестве дополнительной опции для мотор-редукторов может поставляться реактивная штанга. Реактивная штанга предназначена для компенсации реактивного момента. Она изготовлена из стали с оцинкованным покрытием. По Вашему заказу реактивная штанга может быть оснащена демпфирующей втулкой для гашения вибраций.

Справа (A1)

Реактивная штанга червячного редуктора NMRV 063

Слева (A2)

L	H	K	D	R	B
150	14	49	10	18	8

При выборе одноступенчатого червячного мотор-редуктора необходимо учитывать можество параметров. Сделать правильный выбор и купить мотор-редуктор NMRV 063-7.5-373.3-2.2 помогут наши специалисты. Для этого звоните по бесплатному телефону 8(800) 555-57-04, или оформляйте покупку онлайн на нашем сайте www.agregat.me, или пишите на электронную почту zakaz@agregat.me. Заказ будет принят и обработан сразу же!

Характеристики

Мощность, кВт	2.2
Модель	NMRV
Обороты на выходе, об/мин	373.3
Входное напряжение, В	220/380
Типоразмер	063
Выходной диаметр вала, мм	25
Сервис фактор, sf	1.8
Передаточное отношение	7.5:1
Крутящий момент, Н*м	51
Нагрузка, Н	1873
Вес, кг	20.7
Страна происхождения	Китай
